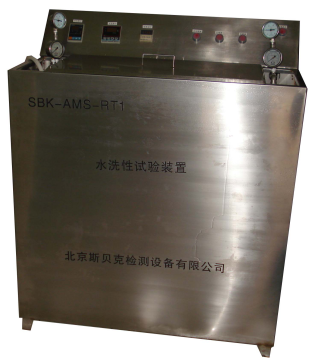

渗透水洗性试验台

SBK-AMS-RT1

工作原理

 本产品采用单片机控制系统，开关带工作指示灯，指示其工作状态。
首先打开电源开关，电源指示灯亮。上水电磁阀自动开启，将水注入水箱，到一定水位后，水箱上部水位开关闭合。将工件放到喷淋槽中间的试片夹上，开启喷淋，水泵工作，将水箱中的水输送到喷淋槽两端的喷嘴，通过喷嘴将水喷淋到工件上。若水温较低时，可通过水箱中的电加热管对水箱中的水进行加热，使之达到规定的要求，加热温度到自动断电。水箱设有水位保护开关，当水位低于下限位时，并自动上水，解除报警。电加热管在低水位将不会加热，以免水箱中的加热管干烧损坏。喷淋采用定时控制，定时结束，切断喷淋电源。

结构说明

•控制面板为单片机智能控制器，面扳上按钮为不锈钢防水按钮。试验台采用不锈钢制作。

•试验台底座上装有水箱，喷淋用的水来自于水箱。

•喷淋槽两端装有喷嘴，中间装有试片夹。

•水箱加热采用管状电加热管加热。

•采用水泵将水箱中的水输送到喷淋槽两端的喷嘴，通过喷嘴将水喷淋到工件上。

•控制仪表采用单片机，能准确的控制水箱的温度，数字显示。

•喷淋采用定时器控制，数字显示。

•试验台背面左下角装有接地螺钉，供接地保护使用。

 技术条件

满足AMS-2644E标准要求
试验试样：试样大约1.5英寸长，2英寸宽。

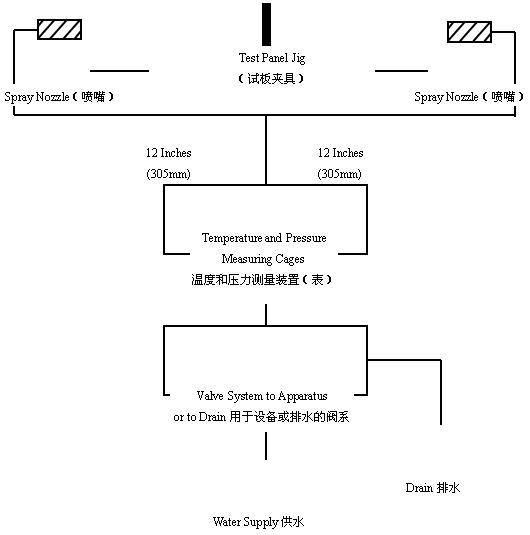

冲洗设备：冲洗设备如图所示，喷咀应是TG10型或相当的（在10PsiD压强下1加仑/每分钟，既在69Kpa时3.8L/每分钟）。工作水压为25±2.5PsiD（172±17Kpa），水温为70℉±5（21℃±3）。
